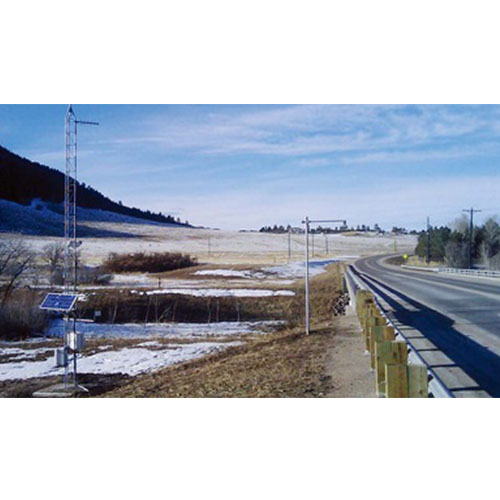

公路氣象站是專為交通氣象服務而特別設計的一款典型綜合多要素公路監測站。它以能見度、天氣現象及道面狀況監測為核心，并同時測量相關的基本氣象參數，主要用于及時發現各路段及關鍵點的各種異常交通環境因素變化和氣象狀況，為氣象服務和交管部門提供實時的決策科學依據，針對如雨雪天氣等帶來路面濕滑的危險狀況做出數據分析以及安全判斷，保障道路上車輛運輸，市民行走的安全。
簡介：
公路氣象站是專為交通氣象服務而特別設計的一款典型綜合多要素公路監測站。它以能見度、天氣現象及道面狀況監測為核心，并同時測量相關的基本氣象參數，主要用于及時發現各路段及關鍵點的各種異常交通環境因素變化和氣象狀況，為氣象服務和交管部門提供實時的決策科學依據，針對如雨雪天氣等帶來路面濕滑的危險狀況做出數據分析以及安全判斷，保障道路上車輛運輸，市民行走的安全。
產品特點：
為交通氣象應用量身定制
無線和專線通信方式相結合
同時服務于交通和氣象部門
專業化結構設計、工藝美觀
維護簡單、應用方便
適用于各種惡劣環境
模塊化設計、可靈活組配
高穩定性、高可靠、可擴充
測量參數：
風速風向、溫濕度、能見度、降雨量、路面溫度、路面狀態（干燥、潮濕、雨水、淤泥、雪、冰）、大氣壓等
可擴展測量參數：
輻射、土壤溫濕度、鹽度等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR1000X數據采集器 | 圖片 | |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 | |
脈沖計數 | 10個 | |
電壓激勵終端 | 4 | |
開關12V | 2個 | |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數， 高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-16V | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，運行頻率100MHz | |
內部存儲 | 128M內存，和4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持8GB | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
CS120能見度儀 | ||
最大報告能見度 | 32 公里（~20 英里） |
|
報告的最小能見度 | 12 米（~39 英尺） | |
工作溫度 | -25° 至 +60°C | |
工作濕度 | 1 至 100% | |
風速 | 最大 60 ms-1 | |
傳感器密封 | 防護等級為IP66 | |
準確性 | 0 至 10,000 米： ±10%10,000 至 20,000 米： ±20% | |
光學的發射器光頻率 | 850 nm | |
鏡頭污染電路 | 監控兩個鏡頭和檢測器透鏡，用于 1 秒的污染/堵塞間隔;傳感器將其校準調整為低到中窗戶污染 | |
光源穩定性控制 | 確保穩定運行通過溫度變化和傳感器老化;每隔 1 秒校正一次 | |
傳感器重量 | 3 kg | |
高度 | 44.7 厘米 （17.6 英寸） | |
寬度 | 64 厘米（25.2 英寸） | |
深度 | 24.6 厘米（9.7 英寸） | |
安裝方式 | 不銹鋼 V 型螺栓支架，可固定在桿子上外徑為 32 至 52.5 毫米（1.25 至 2 英寸） | |
電源電壓 | 8 至 30 Vdc（外部加熱器：24 Vdc 或 功率：2 x 30 W，共 60 W總單元（包括露水加熱器）：采樣時< 3 W | |
串行接口 | RS-232或RS-485串行數據速率：1200 至 115,200 bps（默認速率為 38,400 bps） | |
報警輸出 | 2 x 0 至 5 V 輸出，32 mA（最大值） | |
014A風速傳感器 | ||
測量說明 | 風速 |
|
測量范圍 | 0 至 45 m/s（0 至 100 mph） | |
起始風速 | 0.45 m/s （1.0 mph） | |
精度 | 0.11 m/s （0.25 mph） 或 1.5%
| |
工作溫度范圍 | 50° 至 +70°C | |
輸出參數 | 極性（方向和速度）或正交（Ux 和 Uy 風） | |
直徑 | 10.4 厘米（4.1 英寸） | |
長度 | 34.80 厘米（13.7英寸） | |
重量 | 315克（11 盎司） | |
電纜重量 | 每 3 米（10 英尺）長度 140 克（5 盎司） | |
024A風向傳感器 | ||
測量說明 | 風向 |
|
測量范圍 | 0 to 360° | |
精度 | ±5° | |
分辨率 | 0.5° | |
延遲距離 | < 1.5 m （5 ft） | |
阻尼比 | 0.4 | |
工作濕度范圍 | < 5% 至 100% RH | |
工作溫度范圍 | -50° 至 +70°C | |
輸入電壓 | 9 至 15 Vdc 典型電流消耗 < 10 mA （@12 V） | |
高度 | 33.8 厘米（13.3 英寸） | |
長度 | 44.7 厘米（17.6 英寸） | |
葉片高度 | 30.5 厘米（12 英寸） | |
葉片寬度 | 7.6 厘米（3 英寸）、 | |
重量 | 450 克（1 磅） | |
電位計 | MIL-E-5272 | |
電阻 | 0 至 10 kΩ | |
風向測量范圍 | 0o 至 359°（無死區） | |
分辨率 | 1° | |
風速測量范圍 | 0 至 60 m/s | |
風速精度 | ±2% （@ 12 m/s） | |
分辨率 | 0.01 m/s | |
TE525MM雨量傳感器 | ||
傳感器類型 | 帶干簧管翻斗式 |
|
材料 | 陽極氧化鋁 | |
工作溫度 | 0°to 50℃ | |
分辨率 | 1次翻動 | |
每次翻動容量 | 4.73ml | |
每次翻動降雨量 | 0.1mm | |
測量不確定性 | 1.0%最高達 50 毫米/小時 | |
電纜類型 | 2 芯屏蔽電纜 | |
漏斗口直徑 | 24.5 厘米 | |
高度 | 9.21 厘米 | |
線纜重量 | 0.1 千克/每 3.05 米長度 | |
翻斗重量 | 1.1KG | |
SurfaceVue10路面狀況和路面溫度傳感器 | ||
測量類型： |
| |
表面狀態 | 干燥、潮濕、雨水、淤泥、雪、冰 | |
摩擦力 | 測量范圍：0～1.0（無單位） 精度：±0.1（與制動摩擦參考值相比） 分辨率：±0.01 | |
水和冰層厚度 | 范圍：0 至 3mm 精度：±0.1mm 至 1.0mm 1.0mm以上 10% 分辨率：±0.01mm | |
路面溫度 | 測量范圍：–40 至 +60℃ 精度（–40 至 60℃）：±0.3℃ 分辨率：±0.1℃ | |
地溫（模型計算） | 測量范圍：–40 至 +60℃ 精度（–40 至 60℃）：±0.5℃ 分辨率：±0.1℃ | |
露點溫度（計算值） | 測量范圍：–40 至 +60℃ 精度（–40 至 60℃）：±1.0℃ 分辨率：±0.1℃ | |
氣溫 | 測量范圍：–40 至 +60℃ 精度：±0.3℃ 分辨率：±0.1℃ | |
相對濕度 | 測量范圍：0至100% 準確度：±2% 分辨率：±0.1% | |
氣壓 | 測量范圍：500至1100 hPa 精度：±1.0 hPa 分辨率：±0.1 hPa | |
風速（模型計算）
| 測量范圍：0 至 60 m/s（0 至 134 mph） 精度：±10% 分辨率：±1m/s | |
測量范圍 | 3 - 10 m | |
供電和通訊： | ||
電源電壓范圍 | DC 9 - 30 V | |
功耗 | DC 12 V時小于100 mA（典型值） | |
電纜類型 | 五芯 | |
電纜長度 | 10 m | |
通訊協議 | RS-232、RS-485（帶 RS485EXT） | |
預熱時間 | 1 分鐘 | |
工作環境： | ||
工作溫度 | -40℃ - 60 ℃ | |
工作濕度 | 0 - 100% | |
尺寸規格： | ||
尺寸 | 76.2 x 27.9 x 17.8 cm（不包括帶夾） | |
重量 | 4.9kg | |
安裝角度 | 30–80° | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
