用途：

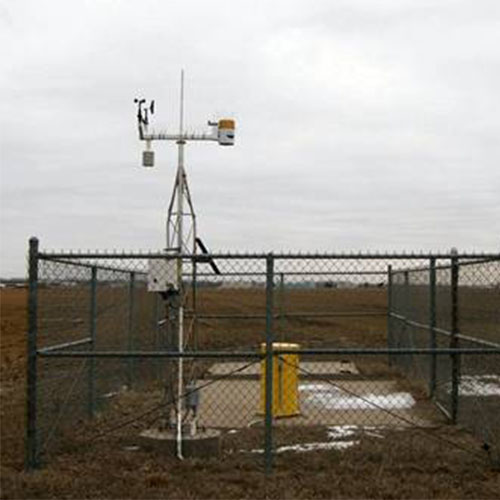

WS1000自動氣象站是一款應用廣泛的自動氣象站，由數據采集器、測量傳感器、供電部件和安裝等部件組成，可根據自身需要自由搭配各種環境氣象和植物生理傳感器，數據采集器內置了多種傳感器的標定曲線，無須人工編程，即可輕松設置各種傳感器。在惡劣的環境條件下工作非常穩定，得到用戶的一致好評。
技術規格：
數據采集器 | 圖示 | |
模擬輸入通道數量 | 8個差分或16個單端 |
|
最大掃描速率 | 100Hz | |
最大輸入電壓量程 | ±5000mV | |
模擬電壓分辨率 | 差分：667 μV（±5000mV）、333 μV（±2500mV）、33.3 μV（±250mV）、3.33 μV（±25mV）、1.0 μV（±7.5mV）、0.33 μV（±2.5mV）；基本：1333 μV（±5000mV）、667 μV（±2500mV）、66.7 μV（±250mV）、6.7 μV（±25mV）、2.0 μV（±7.5mV）、0.67 μV（±2.5mV） | |
A/D分辨率 | 13位 | |
輸入阻抗 | 20G? | |
突發模式 | 1.5 KHz | |
脈沖通道 | 2個 | |
模擬輸出通道 | 3個 | |
激發電壓 | ±5000mV可調 | |
數字端口 | 8個I/O口 | |
供電 | 9.6~16 VDC | |
內存 | 4MB | |
內部時鐘精度 | ±3分鐘/年 | |
同步測量 | 可接SDM信號 | |
工作溫度 | 標準：-25~+50℃；擴展：-55~85℃ | |
工作濕度 | 0~95%，非冷凝 | |
尺寸 | 21.6厘米×9.9厘米×2.2厘米 | |
重量 | 1公斤 | |
空氣溫濕度傳感器：
HC2S3空氣溫濕度傳感器 | 圖示 | |
空氣溫度 |
| |
傳感器類型 | PT100 RTD，IEC 751 1/3 Class B | |
測量范圍 | -40~+60℃ | |
輸出信號 | 0~1V | |
精度 | ±0.1℃（+23℃標準配置設置） | |
長期穩定性 | <0.1℃/年 | |
傳感器時間常數 | ≤22秒（聚乙烯過濾膜），≤30秒（特氟龍過濾膜） | |
空氣相對濕度 | ||
傳感器類型 | ROTRONIC? Hygromer IN-1 | |
測量范圍 | 0~100% RH，非冷凝 | |
輸出信號 | 0~1V DC | |
長期穩定性 | <1% RH/年 | |
反應時間 | 典型10秒 | |
精度 | ±0.8% RH（+23℃標準配置設置） | |
傳感器時間常數 | ≤22秒（聚乙烯過濾膜），≤30秒（特氟龍過濾膜） | |
其他 | ||
工作溫度 | -40~+60℃ | |
存儲溫度 | -50~+100℃ | |
直徑 | 15毫米 | |
長度 | 85毫米（不含連接部件），183毫米（含連接部件） | |
重量 | 10克 | |
過濾膜 | 標準聚乙烯，可選特氟龍 | |
耗電 | <4.3 mA @ 5V DC，<2.0 mA @ 12 V DC | |
供電 | 5~24V DC | |
啟動時間 | 典型1.5秒 | |
最大啟動電流 | <50 mA用2μs | |
模擬輸出 | 漂移在0V：±3 mV（最大） | |
數字輸出 | 偏差<±1 mV（0.1℃，0.1% RH） | |
風速風向傳感器：
05103風速風向傳感器 | 圖示 | |
風速 |
| |
測量范圍 | 0~100米/秒 | |
精度 | ±0.3米/秒或讀數的1% | |
啟動風速 | 1.0米/秒 | |
信號輸出 | 磁力感應交流電壓，3脈沖/轉。1800 rpm（90 Hz）=8.8米/秒 | |
風向 | ||
測量范圍 | 0~360°（機械），0~355°（電子） | |
精度 | ±3° | |
啟動風速 | 1.1米/秒 | |
信號輸出 | 相當于導電的塑料電位計的直流電壓-電阻：10 KΩ，線性：0.25%，預計壽命：5千萬轉 | |
其他 | ||
供電 | 電位計激發：最大15V DC | |
工作溫度 | -50~+50℃ | |
尺寸 | 高37厘米×長55厘米；螺旋槳：直徑18厘米；底座：直徑3.4厘米（標準直徑2.54厘米立桿） | |
重量 | 1.5公斤 | |
雨量傳感器：
TE525MM翻斗式雨量桶 | 圖示 | |
傳感器類型 | 翻斗/磁簧開關 |
|
材質 | 陽極電鍍鋁 | |
工作溫度 | 0~+50℃ | |
分辨率 | 0.1毫米（4.73毫升/翻斗） | |
測量精度 | 降雨量10毫米/小時以上時為±1%，降雨量10~20毫米/小時時為±0~3%，降雨量20~30毫米/小時時為±0~5% | |
收集口徑 | 24.5厘米 | |
高度 | 29.21厘米 | |
重量 | 約1.1公斤 | |
電纜類型 | 2芯屏蔽電纜 | |
電纜重量 | 0.1公斤 | |
氣壓傳感器：
CS106氣壓傳感器 | 圖示 | |
測量范圍 | 500~1100 mb |
|
測量精度 | ±0.3 mb（+20℃），±0.6（0~+40℃），±1.0（-20~+50℃），±1.5（-40~+60℃） | |
線性 | ±0.25 mb | |
滯后 | ±0.03 mb | |
重復性 | ±0.03 mb | |
校準不確定性 | ±0.15 mb | |
長期穩定性 | ±0.1 mb/年 | |
供電電壓 | 10~30 VDC | |
耗電 | 常規4 mA（工作模式），1 μA（休眠模式） | |
穩定時間 | 小于1秒 | |
響應時間 | 500毫秒 | |
工作溫度 | -40~+60℃ | |
尺寸 | 6.8×9.7×2.8厘米 | |
電纜長度 | 0.8米 | |
重量 | 90克 | |
總輻射傳感器：
SKS 1110總輻射傳感器 | 圖示 | |
傳感器 | 余弦校正頭 |
|
探測器 | 硅光電管 | |
濾波器 | 無 | |
反應波段 | 400~1100nm | |
測量范圍 | 0~5000 W/m2 | |
線性誤差 | <0.2% | |
絕對校準誤差 | 典型<3%，最大5% | |
靈敏度 | 電壓輸出型：1mV/100 W/m2；電流輸出型：5μA/100 W/m2 | |
余弦誤差 | 3% | |
方位角誤差 | <1% | |
溫度系數 | ±0.1%/℃ | |
長期穩定性 | ±2% | |
響應時間 | 電壓輸出型：10ns | |
內部電阻 | 電壓輸出型：c.200ohms | |
尺寸 | 高38毫米×直徑34毫米 | |
重量 | 130克（帶3米電纜時） | |
防護等級 | IP68 | |
材質 | 聚甲醛樹酯 | |
電纜 | 標準3米2芯屏蔽線 | |
工作溫度 | -30~+75℃ | |
工作濕度 | 0~100% RH | |
光合有效輻射傳感器：
SKP 215光合有效輻射傳感器 | 圖示 | |
傳感器 | 余弦校正頭 |
|
探測器 | 藍色增強硅光電管 | |
濾波器 | 光學玻璃 | |
反應波段 | 400~700nm | |
測量范圍 | 0~50000 μmol/m2/sec | |
線性誤差 | <0.2% | |
絕對校準誤差 | 典型<3%，最大5% | |
靈敏度 | 電壓輸出型：1 mV/100 μmol/m2/sec；電流輸出型：2 μA/100 μmol/m2/sec | |
余弦誤差 | 3% | |
方位角誤差 | <1% | |
溫度系數 | ±0.1%/℃ | |
長期穩定性 | ±2% | |
響應時間 | 電壓輸出型：10ns | |
內部電阻 | 電壓輸出型：c.350ohms | |
尺寸 | 高38毫米×直徑34毫米 | |
重量 | 130克（帶3米電纜時） | |
防護等級 | IP68 | |
材質 | 聚甲醛樹酯 | |
電纜 | 標準3米2芯屏蔽線 | |
工作溫度 | -30~+75℃ | |
工作濕度 | 0~100% RH | |
紫外輻射傳感器：
SKU 421 UVA傳感器 | 圖示 | |
傳感器 | 余弦校正頭，專用擴散器 |
|
探測器 | GaAsP光電二極管 | |
濾波器 | 光學玻璃 | |
反應波段 | 315~380nm | |
測量范圍 | 0~100 W/m2 | |
線性誤差 | 最佳1% | |
絕對校準誤差 | 典型<3%，最大5% | |
靈敏度 | 10 mV/W/m2 | |
余弦誤差 | 3% | |
方位角誤差 | <1% | |
溫度系數 | ±0.2%/℃ | |
長期穩定性 | ±2% | |
響應時間 | 最佳在10ms | |
輸出信號 | 0~1V | |
熱漂移輸出 | 0.025mV/℃ max（-20~+50℃） | |
零點偏移范圍 | ±0.2 mV | |
熱漂移的零點偏移 | 典型0.01 mV/℃ 最大（-20~+50℃） | |
輸出阻抗 | 500歐姆 | |
輸入電源 | 5~15 V | |
尺寸 | 高69 毫米×直徑34毫米 | |
重量 | 200克（帶3米電纜） | |
防護等級 | IP68 | |
材質 | 受過陽極化處理的黑色鋁 | |
電纜 | 標準3米屏蔽線 | |
工作溫度 | -30~+60℃ | |
工作濕度 | 0~100% RH | |
SKU 430 UVB傳感器 | 圖示 | |
傳感器 | 余弦校正頭，專用擴散器 |
|
探測器 | SiC光電探測器 | |
濾波器 | 無 | |
反應波段 | 280~315nm | |
測量范圍 | 0~10 W/m2 | |
線性誤差 | 最佳1% | |
絕對校準誤差 | 典型<3%，最大5% | |
靈敏度 | 150 mV/W/m2 | |
余弦誤差 | 3% | |
方位角誤差 | <1% | |
溫度系數 | ±0.2%/℃ | |
長期穩定性 | ±2% | |
響應時間 | 最佳在10ms | |
輸出信號 | 0~1V | |
熱漂移輸出 | 0.075mV/℃ max（-20~+50℃） | |
零點偏移范圍 | ±1mV | |
熱漂移的零點偏移 | 典型0.03 mV/℃（-20~+50℃） | |
輸出阻抗 | 500歐姆 | |
輸入電源 | 5~15 V | |
尺寸 | 高69 毫米×直徑34毫米 | |
重量 | 200克（帶3米電纜時） | |
防護等級 | IP68 | |
材質 | 受過陽極化處理的黑色鋁 | |
電纜 | 標準3米屏蔽電纜 | |
工作溫度 | -30~+60℃ | |
工作濕度 | 0~100% RH | |
照度傳感器：
SKL 310照度傳感器 | 圖示 | |
傳感器 | 余弦校正頭 |
|
探測器 | 硅光電管 | |
濾波器 | 光學玻璃 | |
測量范圍 | 0~500kLux | |
線性誤差 | <0.2% | |
絕對校準誤差 | 典型<3%，最大5% | |
靈敏度 | 電壓輸出型：1 mV//10kLux；電流輸出型：1.4 μA/10kLux | |
余弦誤差 | 3% | |
方位角誤差 | <1% | |
溫度系數 | ±0.1%/℃ | |
長期穩定性 | ±2% | |
響應時間 | 電壓輸出型：10ns | |
內部電阻 | 電壓輸出型：c.650ohms | |
尺寸 | 高38毫米×直徑34毫米 | |
重量 | 130克（帶3米電纜時） | |
防護等級 | IP68 | |
材質 | 聚甲醛樹酯 | |
電纜 | 標準3米2芯屏蔽線 | |
工作溫度 | -30~+75℃ | |
工作濕度 | 0~100% RH | |
短波輻射傳感器：
CMP3短波輻射傳感器 | 圖示 | |
測量范圍 | 0~2000 W/m2 |
|
測量精度 | ±10% | |
光譜波長 | 310~2800nm（50%點） | |
信號輸出 | 0~15 mV | |
響應時間 | 18秒（95%） | |
熱輻射偏移 | ±15 W/m2 | |
溫度偏移 | ±5 W/m2 | |
非穩定性 | ±1%/年 | |
非線性誤差 | ±2.5%（0~1000 W/m2） | |
方向誤差 | ±20 W/m2 | |
靈敏度的溫度依賴性 | ±5%（-10~+40℃） | |
傾斜誤差 | ±3%（1000 W/m2） | |
靈敏度 | 5~20μV/W/m2 | |
阻抗 | 20~200Ω | |
水平精度 | 1° | |
工作溫度 | -40~+80℃ | |
ISO標準等級 | 2級 | |
凈輻射傳感器：
CNR 4四分量凈輻射傳感器 | 圖示 | |
短波輻射傳感器 |
| |
波長范圍 | 300~2800nm（50%點） | |
靈敏度 | 10~20 μV/W/m2 | |
阻抗 | 20~200Ω，典型50Ω | |
響應時間 | <18秒（95%） | |
非線性 | <1%（0~1000 W/m2輻射度） | |
靈敏度的溫度依賴性 | <4%（-10~+40℃） | |
測量范圍 | 0~2000 W/m2 | |
傾斜誤差 | <1% | |
零點誤差A(yù) | <15 W/m2（0~200 W/m2/紅外凈輻射） | |
零點誤差B | <3 W/m2（在5K/h溫度變化），<1 W/m2（安裝CVF4） | |
視場角 | 上部180°，下部150° | |
方向誤差 | <20 W/m2（角度最大80°和1000 W/m2輻射度） | |
測量范圍 | 0~2000 W/m2 | |
非穩定性 | <1% | |
光譜選擇 | <3%（350~150nm光譜間隔） | |
每日總的不確定性 | <5%（95%可信度） | |
WMO標準 | 良好等級 | |
ISO標準 | 一等 | |
儀器校準 | ISO 9847:1992 annex A.3.1 | |
長波輻射傳感器 | ||
波長范圍 | 4500~42000nm（50%點） | |
靈敏度 | 5~15 μV/W/m2 | |
阻抗 | 20~200Ω，典型50Ω | |
響應時間 | <18秒（95%） | |
非線性 | <1%（-250~+250 W/m2輻射度） | |
靈敏度的溫度依賴性 | <4%（-10~+40℃） | |
傾斜誤差 | <1% | |
窗口加熱偏移 | <6 W/m2（0~1000 W/m2/太陽輻射度） | |
視場角 | 上部180°，下部150° | |
凈輻射測量范圍 | -250~+250 W/m2 | |
非穩定性 | <1% | |
光譜選擇 | <5%（8000~14000nm光譜范圍） | |
每日總的不確定性 | <10%（95%可信度）室內校準 | |
溫度傳感器 | 熱敏電阻和Pt-100 | |
整體 | ||
工作溫度 | -40~+80℃ | |
工作濕度 | 0~100% RH | |
電纜長度 | 標準10米，可選20米和50米 | |
尺寸 | 長度405毫米×高度47~66毫米 | |
重量 | 850克（不含電纜） | |
防護等級 | IP67 | |
溫度傳感器：
ST-100熱敏電阻溫度傳感器 | 圖示 | |
測量范圍 | -50~+70℃ |
|
測量精度 | ±0.1℃（0~+70℃），±0.2℃（-25~+0℃），±0.4℃（-50~+-25℃） | |
重復性 | ±0.02℃ | |
反應時間 | 1秒 | |
平衡時間 | 30秒 | |
輸入供電 | 2.5V激發 | |
自動加熱 | 最大在5℃和連續2.5V供電時0.084℃ | |
傳感器尺寸 | 長度7毫米×直徑0.6毫米 | |
重量 | 60克（傳感器和線） | |
工作環境 | -80~+70℃，0~100%相對濕度，防水、可連續在戶外使用 | |
電纜 | 5米屏蔽雙絞線 | |
產地：美國
